多工位真空電子束焊機技術參數是什么
來源：http://www.superlee.com.cn/news_article?news_id=70 發布時間：2021-01-14

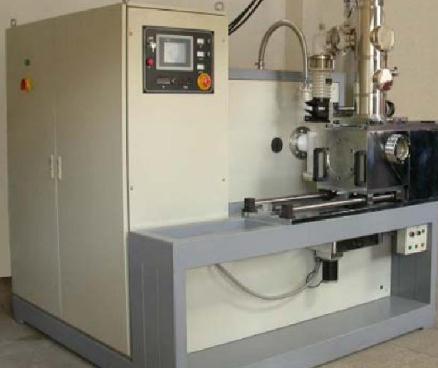

多工位真空電子束焊機
EBM-04L/106-V.2型電子束焊機，為外頂置電動式電子槍、自動開閉斜箱式數控主軸多工位真空電子束焊機。用于汽車變速箱齒輪電子束焊接加工。?
1、 加速電壓30～60KV，連續可調，穩定度±1%
2、 最大束功率4KW（6KW）
3、 最大束流67mA（100mA），穩定度優于±1%
4、 更換燈絲焊縫重復精度：＜0.05mm
5、 電子槍工作真空度：7×10-3Pa
6、 焊接室工作真空度：6Pa
7、 電子槍真空建立時間：10min
8、 焊接室真空建立時間：25s （在標準條件下測試；標準條件：室溫20℃、濕度70%、焊接室為標準配置且清潔）
9、 焊接室容積：320×320×260mm3
10、 焊接形式：多工位焊接或單工位焊接
11、 焊接工件尺寸：
最大直徑：φ310mm
最大軸長：550mm（在主軸不接長時）
12、 主軸孔尺寸：φ70×350mm
（主軸為通孔，可接加長筒焊接超長軸）
13、 焊縫可調范圍：0～φ160mm
14、 主軸轉動速度范圍：2～30rpm
15、 焊接觀測系統：鉛玻璃窗
16、 運行方式： 全自動：用于焊接生產
手動：用于電子束焊縫對中及調試
17、 最大熔深：12mm（15mm）
18、 焊縫最大深寬比：≥8:1
19、 焊機生產率（見下表）
20、 適應工況：24時/天
21、 最大額定功率＜12KW
22、 整機噪聲≤78db
23、 X射線泄漏量＜2.1μGy/h
24、 設備尺寸、重量
