高壓電子束焊機電源的研討

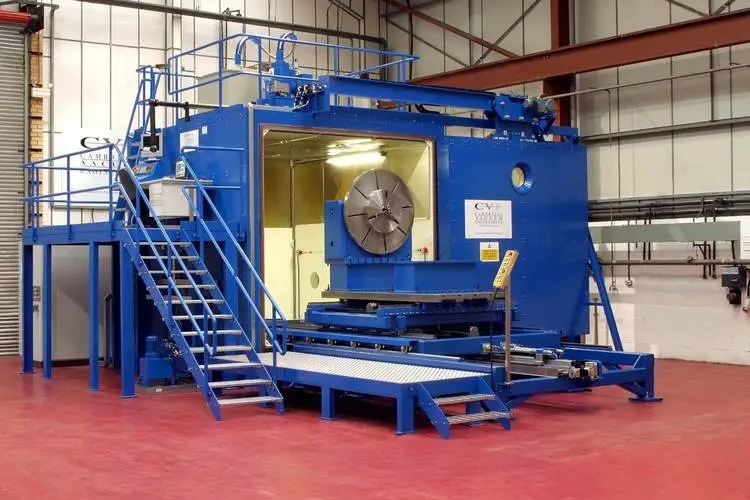

高壓電子束焊機直流電源體系是電子束焊接設備的重要組成部分,首要是用于加快陰極燈絲逸出的電子,其高壓直流電源電壓的調整率,紋波巨細以及束流的安穩度直接決定著電子束焊接的質量.現有的高壓電源體系,作業頻率偏低,所用的高壓油箱體積偏大,作業效率較低,輸出的直流高壓的電壓紋波以及電壓安穩度等性能指標,難以滿足日益苛刻的現代制造業的實際使用需要.
本文歸納分析了部分國內外高壓電子束焊機在高壓直流電源體系使用方面的操控戰略的研討,并結合了現代電力電子軟開關技能,模仿電子技能,數字操控技能以及高壓電子束焊機電源的特色,研制了一臺-60kV/6kW根據全橋LLC串聯諧振及橋式對稱型倍壓串聯整流技能的電子束焊機用高頻高壓直流開關電源樣機. 電源樣機首要包括高壓直流電源與陰極燈絲加熱電源.其間陰極燈絲加熱電源采用的是全橋LC串聯諧振變換器,經高頻變壓器阻隔,再整流濾波,從而實現了對陰極燈絲加熱電源輸出電流的調理和安穩操控;高壓直流電源前級采用的是全橋LLC串聯諧振變換器高頻逆變,后經高頻高壓變壓器升壓,再通過單相橋式對稱型倍壓串聯整流電路整流濾波,最后得到安穩的可調理的精確高壓直流. 整個體系由DSP,CPLD,IPM等組成,以DSP28335為算法處理和通訊聯接的核心,CPLD作信號歸納和保護信號的快速處理,采用脈寬調制(PWM),脈沖頻率調制(PFM)混合調制的方法,最后各樣機試驗表明研制的陰極燈絲加熱電源與高壓直流電源都分別很好地實現了開關管的零電流敞開和準零電流/零電壓關斷,各電源樣機都很好地實現了高壓電子束焊機電源體系的指標.
